FYWY2020-500A测温安检门

产品介绍

产品优势

无感测温：非接触式，无感测温，对通过安检门的人员进行实时体温监测，响应时间<0.5s；

温度精度：±0.1℃，测量距离：0.5米以内，测量高度：1.5米以上（多阵列配置可适用任意

身高，如果对身高有其他要求，可定制）；

温度监测：可通过安全温度阈值设置，超过该阈值，可联动 安检门本地声光报警，建立首道

防线；体温值低于36.0℃或高于37.3℃进行声光报警筛查（报警阈值可设置）；无需校准；

人脸抓拍：可对通过安检门的人员进行人脸抓拍，抓拍成功率 99%以上，实现安检过程可查，

（选配）；

金属检测：可检测金属，有效进行违规物品核验；

联网功能：可实现联网互通，搭配平台进行人脸数据、客流数 据、报警数据、通过人员和温

度精准匹配等数据进行汇聚应用，（选配）；

多区位报警功能：人体不同位置的多个金属通过安检门时会同时 报警，并可以指示多个金属

的位置，最多支持 18 区位；

模块化组件设计：运输、维护方便快捷；

产品特点

国际有效的数字脉冲技术、性能稳定；

低功耗、多区位连续精确报警；

多频率工作抗干扰性强；

可对多台安检门联网实时终端进行数据采集、读取、参数设置、数据生成及运行状态监控；

智能化的进出计数和报警计数；

可根据金属量数字来识别金属大小；

配备7寸彩屏并支持多国语言；

具有直观的电量显示及电量不足提示；

模块化设计零部件即拔即插，安装方便，故障易于排除；

一键恢复出厂设置；

遥控器配置操作方便；

探测性能达到国际A级，连续工作8H，能稳定工作；

功能描述

中英文显示：采用7寸彩色屏幕，并支持中英文显示；

电量显示：通过图形，可直观的观察电量使用情况，并具有电量不足提醒功能；

抓拍、联动功能：当设备报警时金属探测门能输出一路开关量信号，可联动控制多台翼闸、三轧辊、考勤机、门禁等设备运行，并且配合相应的摄像头和录像机可实现普通抓拍或报警抓拍，可通过录像机查询相应图像（选配）；

多台联网：可提供RJ45接口，通过网线与电脑相连，可同时管理多台设备，使用专用软件可实时对设备数据，如通过人数、声音报警时间、报警音量、闪光报警时间、灵敏度、工作频率、界面语言、自主设置报警分区等进行读取和设置；

扩展接口：可预留多个扩展接口、信号输出功能、可连接三辊闸、翼闸、门禁、考勤机、以及需要相互联动控制的设备；

LCD背光：0-99s显示时间连续可调；

识别功能：设备探测到大小不同的金属物品时，能发出不同频率的报警声音及用数字大小区分金属大小，且直接显示在屏幕上方；

智能计数：智能化的报警计数功能，可实现六位数计数，分别统计出、入人数，记录报警时间，具备一键清除及部分清除功能，通过TF卡可导出数据，并通过电脑读取和查询，记录数据高达100000以上；

探测区位： 可根据需要设置单区或多区连续精确报警，可自由设定划分1-18个区域报警；

飞物探测：将一元硬币抛过金属探测门，探测门能报警；

自我诊断：内置自检程序，可在开机时自动检测各模块是否运行正常并有故障提示；

抗干扰  ：具有DSP信号处理数字过滤系统，有效的抗电磁干扰能力和较强的耐触摸和碰撞能力，可在人多拥挤情况下正常运行；

电路特性：复合电路设计，可有效降低误报和漏报，智能化的报警计数功能,可进行六位计数并自动保存以方便查询，同时记录报警时间；

灵敏度  ：区灵敏度0～255、总体灵敏度有0～4096级可调；

报警设置：声光同时报警，0～99S报警时间、0～255级音量，1～99级音调可调；

振动保护：可防止振动干扰导致误报警；

通过速度：系统可根据人流情况，根据需要自定义调整通行速度。可从最快100人/分钟往下调节；

断电保护：系统配备内置电池，当使用外部市电时，能自动对电池充电。当部市电断电时，系统能自动切换到备用电池；

配备电池：供电6-8H；

应用场合设置：内置多种应用场合选择，可快速选择适合环境的通过速度和灵敏度；

防水设计：防水等级IP55；

安全标准：符合当前所采用的国标安全标准，采用弱磁场发射技术，对心脏起搏器佩戴者、孕妇、软盘、录像带等无害；

技术指标

项目 指标及参数

电源 AC:85V～264V/50～60HZ（无需调整而正常工作）

功率 ≤15W

外型尺寸 2310(高)×960(宽)×656(深）mm

通道尺寸 2000(高)×710(宽)×600(深)mm

包装尺寸 805(长)×575(宽)×325(高)mm（主机箱）

2425(长)×745(宽)×385(高)mm（门板）

包装重量 约75kg

整机重量 约85kg

工作环境 温度-20℃～+55℃  湿度：0～95%

报警声强 ≥90dB

应用场合

热成像人体测温安检门系统

1. 系统概述

2019年底武汉爆发新型冠状病毒疫情，该病毒具有人传人、医务人员感染、一定范围社区传播特点，疫情已经扩散至全国各地。新型冠状病毒的主要症状之一是体温异常，国家卫健委高级别专家组组长、中国工程院院士、国家呼吸系统疾病临床研究专家钟南山表示，新型肺炎存在人传人现象，武汉减少输出是非常重要的一个方面，武汉会有很严格的筛查检测措施，特别是体温检测。随着春节后工厂开工，学校开学，全国即将迎来大规模人员流动，如何快速的对流动人员进行体温筛查是十分迫切的需求。

测温安检门是通过非接触方式检测人体温度，可以简捷、安全、直观、准确的查找、判断人员是否存在体温异常现象，迅速采取措施解决防止发热人员流动，分人体测温和人脸测温两种。

因此，本系统设计建设一套基于测温安检门人体测温筛查的整体解决方案，能够帮助用户快速发现体温异常的人员。

2. 系统架构

围绕公共卫生突发事件下的人体测温预警管控业务建设要求，系统提供测温安检门无感筛查模式。

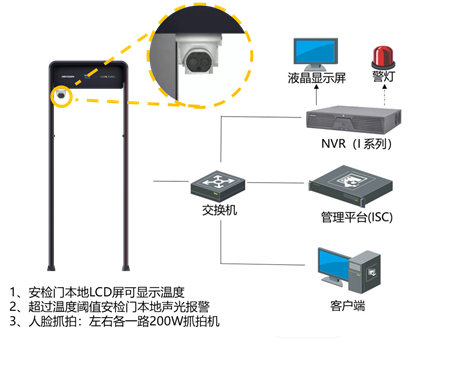

图1 测温安检门拓扑图

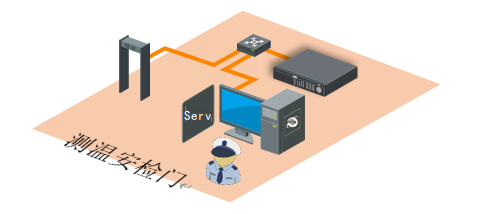

该模式主要用于对人流量较大的单个站点或出入口，快速布设测温安检门，安检门本地LCD屏可显示当前通过人员温度数值，超过设定阈值可联动安检门本地声光报警。连接网络，通过计算机上的报警管理软件可实时查看当前通过人员热力图，做到实时监测和实时报警。

对于突发公共卫生事件下，该模式可以用于对公共人员快速实施无感测温，主动发现异常体温人员，提高应急事件响应效率。

3. 技术原理

热成像测温原理：

自然界中，一切物体只要其温度高于绝对零度（-273℃）都能辐射电磁波。热成像主要采集热红外波段（8μm-14μm）的光，来探测物体发出的热辐射。热成像把热辐射转化为灰度值，通过黑体辐射源标定得到的测温算法模型（温度灰度曲线）建立灰度与温度的准确对应关系，从而来实现测温功能。

热成像体温筛查：

热成像体温筛查是指通过热像仪（非接触式方式）初步对人体表面温度进行检测，超过正常体温即判断存在发烧的可能性，这种情况下建议复测；复测方法，建议使用耳温工具或者水银温度计测温。

对于人体而言，体内温度相对是恒定的（具体内容：肛门温度： 36.6℃～38℃；口腔温度： 35.5℃～37.5℃；腋下温度：34.7℃～37.3℃；耳蜗温度： 35.8℃～38℃；额头温度：35.8℃～37.8℃），但是人脸部温度，由于流汗或者风吹影响，会有一定的变化。测温安检门上的热成像相机通过检测人表面的热辐射进行测温，测温结果也会随着流汗或者风吹出现波动，因此热成像体温筛查系统建议用于室内相对稳定环境。

4. 系统组成

1）测温人体安检门方案

推荐场景：

室内主要出入口：学校/医院/公安/政府/企业园区等人群聚集人流量大场景出入口

交通核心通道：机场/铁路/车站/海关等核心通道

公共场所：学校/医院等室内公共场所

系统组成：系统由测温人体安检门系统和后端视频存储服务器或iiface管理软件组成。

测温人体安检门系统包括人体安检门及测温热成像相机；

后端包括智能视频存储服务器（NVR）或者现场电脑安装客户端管理软件。

图2 测温人体安检门方案系统拓扑图

业务流程：

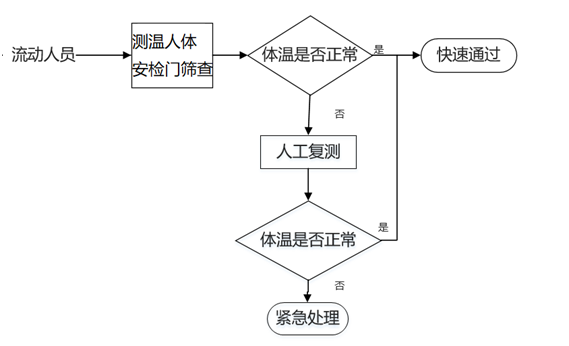

图3 测温人体安检门方案业务流程图

系统功能：通过测温人体安检门上的热成像相机（非接触式方式），初步对进入测温范围的人员进行人体温度检测。如发现温度异常个体，触发安检门本地声光报警，触发后端设备联动声光报警（外接声光报警），提醒现场工作人员进一步处置。

系统优势：

1、无感测温：可对通过安检门的人员进行脸部温度测试，温度精度度：±0.5℃，测试距离：0.3米-3米；

2、人体温度初筛：可通过安全温度阈值设置，超过该阈值，可联动安检门本地声光报警，建立首道防线；

3、金属检测：可检测到1个回形针大小的金属，有效进行违规物品核验；

方案清单：测温人体安检门+ 电脑 +客户端

2）测温人脸安检门方案

推荐场景：

室内主要出入口：学校/医院/公安/政府/企业园区等人群聚集人流量大场景出入口

交通核心通道：机场/铁路/车站/海关等核心通道

公共场所：学校/医院等室内公共场所

系统组成：系统由测温人脸安检门系统和后端视频存储服务器或iiface管理软件组成。

测温人脸安检门系统包括人脸安检门及测温热成像相机；

后端包括智能视频存储服务器（NVR）或者现场电脑安装客户端管理软件。

系统拓扑图如下：

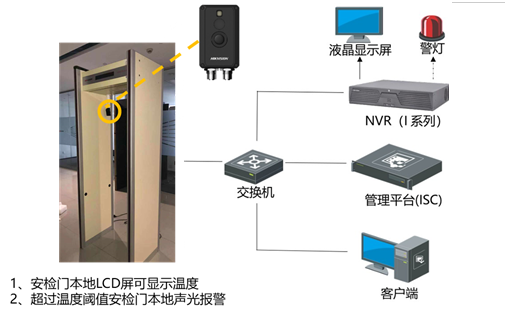

图4 测温人脸安检门方案系统拓扑图

业务流程：

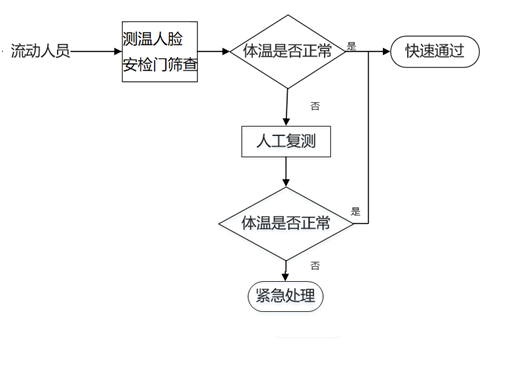

图5 测温人脸安检门方案业务流程图

系统功能：通过测温人脸安检门上的热成像相机（非接触式方式），初步对进入测温范围的人员进行人体温度检测。如发现温度异常个体，触发安检门本地声光报警，触发后端设备联动声光报警（外接声光报警），提醒现场工作人员进一步处置。

系统优势：

1、无感测温：可对通过安检门的人员进行脸部温度测试，温度精度度：±0.5℃，测试距离：0.3米-3米；

2、人体温度初筛：可通过安全温度阈值设置，超过该阈值，可联动安检门本地声光报警，建立首道防线；

3、人脸抓拍：左右各一路200W摄像头，可对通过安检门的人员进行人脸抓拍，抓拍成功率99%以上，实现安检测温过程可查；

4、金属检测：可检测到1个回形针大小的金属，有效进行违规物品核验；

5、联网功能：可实现联网互通，搭配平台进行人脸数据、客流数据、报警数据、通过人员和温度精准匹配等数据进行汇聚应用；

方案清单：测温人脸安检门+ 电脑 +客户端

5. 功能介绍

1）测温人体安检门

1、无感测温：可对通过安检门的人员进行脸部温度测试，温度精度度：±0.5℃，测试距离：0.3米-3米；

2、超高检测灵敏度：可检测到半个回形针大小的金属，不会漏报和串报。

3、智能分辨：能区分铁磁质和非铁磁质金属物品。

4、独创飞物报警功能：金属物体从门中间抛过也会准确报警。

5、超低探测高度：离地2CM以上的金属物体进入检测区域均可报警。

6、多区位报警功能：人体不同位置的多个金属通过安检门时同时报警，并可以指示多个金属的位置。

7、开机自诊断功能：开机时对系统进行自检，并显示检测结果。

8、多区域独立探测：12个独立探测区域，每个区域1000级灵敏度等级调节。

9、模块化组件设计：运输、维护方便快捷。

2）测温人脸安检门

1、无感测温：可对通过安检门的人员进行脸部温度测试并进行人员精度匹配，温度精度度：±0.5℃，测试距离：0.3米-3米；

2、人体温度初筛：可通过安全温度阈值设置，超过该阈值，可联动安检门本地声光报警，建立首道防线；

3、人脸抓拍：左右各一路200W摄像头，可对通过安检门的人员进行人脸抓拍，实现安检过程可查

4、超高抓拍率：相机1.3m，抓拍身高1.45-1.85m区间，抓拍距离1.5m，抓拍成功率99%以上；

5、金属检测：可检测到1个回形针大小的金属，有效进行违规物品核验；

6、联网功能：可实现联网互通，搭配平台进行人脸数据、客流数据、报警数据、通过人员和温度精准匹配等数据进行汇聚应用；

7、多区位报警功能：人体不同位置的多个金属通过安检门时会同时报警，并可以指示多个金属的位置，最多支持18区位。

8、模块化组件设计：运输、维护方便快捷。
